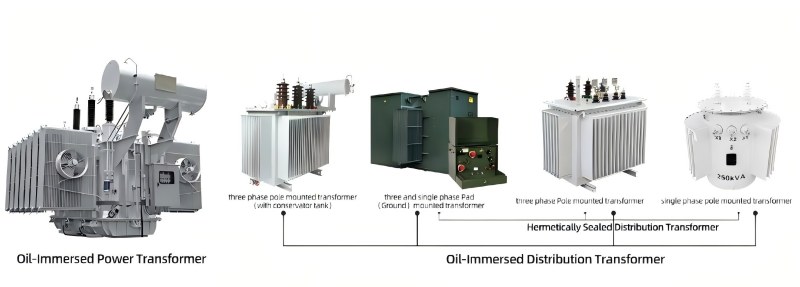

Трансформатор от потопен в масло тип

TAILI е производител и доставчик на потопени в масло трансформатори. Нашите продукти сасилови трансформаторив който желязната сърцевина и намотките (намотките) са изцяло потопени в специално формулирано изолационно масло (трансформаторно масло), като маслото служи като основна изолационна и охлаждаща среда.

Основни структурни компоненти:

1. Тяло на трансформатора

Сърцевина: Магнитна пътека, образувана чрез подреждане на силициеви стоманени листове, заземени.

Намотка: Намотки за високо и ниско напрежение, направени от медни или алуминиеви проводници, основният компонент за генериране на електромагнитно преобразуване.

2. Маслен резервоар и изолационно масло

Резервоар за масло: Заварен със стоманени плочи, способни да държат тялото на трансформатора и изолационното масло, изискващи уплътнение.

Изолационно масло: Обикновено минерално масло. Осигурява функции за изолация, разсейване на топлината и гасене на дъгата.

3. Охладителна система

Разчитайки на естествената конвекция на маслото или принудителната циркулация, топлината се транспортира от вътрешността към устройствата за разсейване на топлината в резервоара за масло.

Общи методи за охлаждане:

· ONAN (самоохлаждане, потопено в масло): Разсейване на топлината чрез естествена конвекция на масло и въздух (стени на кутията или ребра за разсейване на топлината). Подходящ за малки и средни трансформатори.

· ONAF (потопено в масло въздушно охлаждане): Инсталирайте вентилатори на устройствата за разсейване на топлината, за да принудите въздушното охлаждане. Увеличава капацитета.

· OFAF (силно маслено въздушно охлаждане): Използвайте маслени помпи, за да принудите циркулацията на маслото и да подсилите принудителното въздушно охлаждане. Използва се за големи трансформатори.

· OFWF (силно водно охлаждане на маслото): Използвайте маслени помпи, за да принудите циркулацията на маслото и да охладите горещото масло чрез водни охладители. Ковани трансформатори или зони с достатъчно водоснабдяване.

4. Система за защита и наблюдение:

· Резервоар за масло (маслена възглавница): Регулира обема на маслото според температурните промени, намалява контактната площ между маслото и въздуха и забавя стареенето на маслото.

· Абсорбер (дишане): Съдържа силикагел, абсорбиращ влагата от въздуха, влизащ в масления резервоар.

· Газово реле (газово реле): Монтира се на маслената тръба, когато възникне малка вътрешна повреда или сериозна повреда причини скок на потока на маслото, то изпраща сигнал или изключва. Най-важната неелектрическа защита.

· Взривозащитена тръба (клапан за освобождаване на налягането): Когато вътрешното налягане се повиши рязко, счупва взривозащитената мембрана или отваря клапана, за да освободи налягането, предотвратявайки експлозията на резервоара за масло.

· Термометър: Следи горната температура на маслото.

· Индикатор за нивото на маслото: Показва нивото на маслото в резервоара за масло.

В сравнение със сухите трансформатори, предимствата на маслените трансформатори са:

1. По-голям капацитет и по-високо ниво на напрежение

2. Висока ефективност на разсейване на топлината и силен капацитет на претоварване

3. Дълъг живот на изолацията и висока надеждност

4. Добри икономически показатели

5. Относително по-ниско ниво на шум

6. Зряла технология за поддръжка

Кога да изберем маслен трансформатор?

1. Ниво на високо напрежение (над 35kV).

2. Изискване за голям капацитет (повече от 2000kVA).

3. Инсталиран на открито или самостоятелноподстанции, с добри пожароизолационни условия.

4. Чувствителен към първоначалните инвестиционни разходи и с достатъчни възможности за работа и поддръжка.

5. Сценарии на открито със строги изисквания за работен шум.
