Защо да изберете подстанция, монтирана на плъзгача, за слънчеви проекти в Южна Америка?

TAILI Electric е в челните редици на проектирането по поръчкаподстанция, монтирана на плъзгачарешения за международни соларни проекти, с мощности до 3200 kVA. Тази статия изследва защо този дизайн с отворена рамка превъзхожда традиционните затворени KIOSK и компактни подстанции, особено в взискателните пустинни среди на Южна Америка.

Какво представлява подстанция, монтирана на плъзгач?

Подстанцията, монтирана на плъзгача, е сглобяем електроразпределителен блок, при който всички основни компоненти – комутационна апаратура за средно напрежение, трансформатор и разпределителни панели за ниско напрежение – са интегрирани в една стоманена основна рамка.

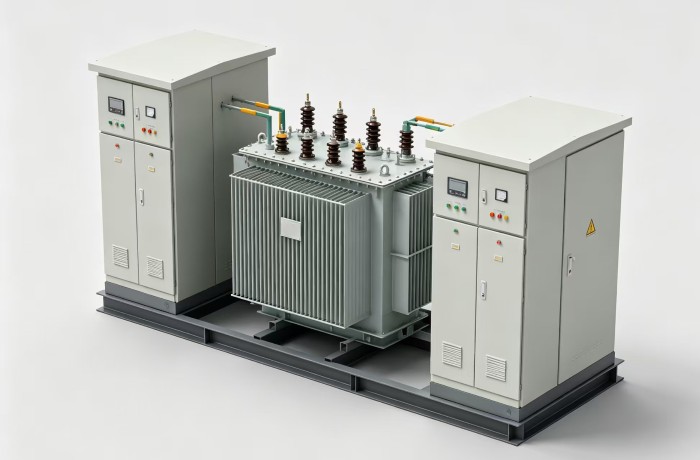

Специализираната подстанция на TAILI Electric, монтирана на плъзгач, се отличава с отличителна отворена конфигурация: потопеният в масло трансформатор е изложен в центъра, с независими високоволтови и нисковолтови/измервателни шкафове от двете страни - всички монтирани върху унифицирана стоманена плъзгач.

Тази философия на дизайна е в рязък контраст със затворените KIOSK или компактни подстанции, където цялото оборудване е поставено в метална кутия.

Защо дизайнът с отворена рамка? Три ключови предимства

1. Превъзходно разсейване на топлината в пустинни условия

Соларните проекти в Южна Америка – от пустинята Атакама в Чили до високите равнини на Аржентина – са изправени пред екстремни температури и интензивна слънчева радиация.

В подстанция, монтирана на плъзгач, радиаторът на трансформатора е директно изложен на околния въздух. Това охлаждане с естествена конвекция осигурява:

Не са необходими допълнителни вентилатори за охлаждане—елиминиране на обща точка на повреда Без риск от вътрешно прегряване, което би принудило трансформатора да понижи мощността Оптимална топлинна производителност дори по време на пиковите обедни условия

За разлика от това, затворените абонатни станции KIOSK улавят топлината в своите метални корпуси. В пустинна среда вътрешните температури могат да скочат доста над околната, принуждавайки трансформаторите да работят с намален капацитет – скъп компромис за всяка слънчева ферма.

2. Опростена инсталация и поддръжка

Theподстанция, монтирана на плъзгачае напълно окабелен и тестван във фабриката. Инсталирането на място изисква само:

Свързване на външни кабели Поставяне на модула върху подготвена основа

Модулният отворен дизайн означава, че трансформаторът и разпределителната уредба остават независимо достъпни. Екипите по поддръжката могат да обслужват отделни компоненти, без да се борят с обемисти врати на корпуса или да разглобяват цялата конструкция.

3. Привеждане в съответствие с местните мрежови стандарти

Това е може би най-убедителното предимство: подстанцията с отворена рамка, монтирана на плъзгач, се превърна в де факто стандарт за слънчеви проекти в Южна Америка.

Държави, включително:

Чили

Перу

Аржентина

Хондурас

Венецуела

...

са приели широко тази конфигурация за фотоволтаични инсталации. Местните комунални услуги и мрежовите оператори са запознати с дизайна, протоколите за проверка и критериите за приемане. Изборът на подстанция, монтирана на плъзгача, значително рационализира одобрението за свързване към мрежата

процес.

Решенията за плъзгане на TAILI Electric: Две опции за доставка

Доставянето на голямо електрическо оборудване до отдалечени проектни обекти в Южна Америка представлява уникални логистични предизвикателства. TAILI Electric предлага две конфигурации за доставка за свояподстанция, монтирана на плъзгача, всяка оптимизирана за различни мащаби на проекта и логистични изисквания.

Вариант 1: Интегриран плъзгач от една част

Структура: Шкафът за високо напрежение, трансформаторът и шкафът за ниско напрежение са заварени върху една стоманена основа. Цялото вътрешно окабеляване е завършено фабрично.

Предимства: Минимална работа по инсталиране на място - пускане, свързване и захранване

Фиксираните позиции на оборудването елиминират риска от преместване на вътрешни медни шини или кабели по време на транзит през океана

Най-висока надеждност за критични приложения

Най-подходящ за: Капацитет до 800 kVA

където целият комплект може да бъде доставен като единична единица.

Съображение: По-високи разходи за доставка поради по-големия общ отпечатък.

Вариант 2: Закрепена с болтове плъзгач от разделен тип

Структура: Основата е разделена на три сегмента - секция за високо напрежение, секция за трансформатор и секция за ниско напрежение. Оборудването между секциите се свързва с помощта на предварително произведени гъвкави медни шини или гъвкави кабели.

Единиците се опаковат отделно във фабриката и се изпращат в отделни каси. На място секциите се свързват с болтове и предварително изработените гъвкави връзки се свързват.

1，Предимства: Всяка секция се побира в стандартен 40-футов HQ контейнер - не е необходима извънгабаритна доставка

2，Значително намалени разходи за океански транспорт с по-надеждно планиране на плавателния съд

3，Не се изисква разрешение за извънгабаритни превози за вътрешен автомобилен транспорт в Китай

4，По-гъвкав местен транспорт до крайния обект на проекта

5，Намален риск от повреда—радиаторите и порцелановите изолатори получават специална защитна опаковка

6，Важна забележка: Само основата е механично разделена. Всички електрически връзки използват предварително произведени гъвкави съединители, свеждайки до абсолютния минимум работата по окабеляване на място.

Общи изисквания за опаковане за всички пратки

Независимо коя опция за доставка е избрана, TAILI Electric следва стриктни протоколи за опаковане:

1, Интегрирани пратки с плъзгачи: Основата трябва да бъде заварена със стандартно повдигане и закрепване на контейнери

точки, със стоманени телени въжета, закрепващи оборудването вътре в контейнера

2，Трансформаторни радиатори и порцеланови изолатори: Получават специализирани анти-сблъсъци и

защита от солена мъгла/дъжд за океански транзит

3，Разпределителна апаратура за високо и ниско напрежение: Напълно запечатана в пластмаса за хидроизолация и прах

защита по време на транспортиране и съхранение на място

Сценарии за приложение

Персонализираните решения за монтирани на плъзгачи подстанции на TAILI Electric се прилагат в различни приложения: Фотоволтаични слънчеви ферми (основно приложение) По-голямата част от монтираните на плъзгачи подстанции на TAILI служат като повишаващи трансформатори за слънчеви фотоволтаични централи. Типичните конфигурации включват:

Минни и промишлени проекти

Освен слънчевата енергия, монтираната на плъзгача подстанция се използва широко и в минни дейности в Чили и Перу, както и в общи индустриални съоръжения, изискващи надеждно разпределение на енергия с бързо разгръщане.

Заключение

Подстанцията, монтирана на плъзгача, спечели позицията си на предпочитано решение за соларни проекти в Южна Америка чрез комбинация от практически предимства:

1，Превъзходно разсейване на топлината в пустинна среда—без охлаждащи вентилатори, без намаляване на номиналните стойности

2，Опростена инсталация и поддръжка—фабрично окабелени компоненти с независим достъп

3，Привеждане в съответствие с местните мрежови стандарти—по-плавни одобрения, по-бързо пускане на проекта в експлоатация

4，Гъвкави опции за доставка - едно парче за по-малки проекти, разделено за по-големи инсталации с логистични ограничения

TAILI Electric носи дългогодишен опит в проектирането и производството на персонализирани решения за монтирани на плъзгачи подстанции за международните пазари. С капацитет до 3200 kVA и конфигурации на напрежението, съобразени със специфичните изисквания на страната, TAILI доставя разпределение на енергия до ключ, което работи надеждно в най-предизвикателните среди в света.

За следващия си соларен проект в Южна Америка изберете решението, на което местните комунални услуги се доверяват – изберетеподстанция, монтирана на плъзгачаот TAILI Electric.
