Въздух срещу твърд SF₆-свободен 12kV пръстен основен модул – Кой отговаря на вашия проект?

В продължение на десетилетия серен хексафлуорид (SF₆) е основният изолационен газ за разпределителни уредби за средно напрежение. Неговата диелектрична якост и способност за гасене на дъгата са изключителни. Но има уловка:SF₆е най известен мощен парников газ, с глобалното затопляне потенциал (GWP) 23 500 пъти по-голям от CO₂над 100-годишен хоризонт.

За проекти, които не могат да си позволят SF₆риск от изтичане, Taili Electric предлага два компактни, нулев SF₆, лесен за поддръжка, без SF6пръстеновидно основно устройстворешения: на Еко климатичен шкаф TLH-12 и шкаф с твърда изолация TLG-12. И двете разчитат на вакуумни прекъсвачи за гасене на дъгата и елиминиране на SF₆изцяло, но те се различават по структура и най-подходящи приложения.

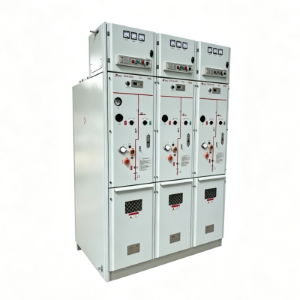

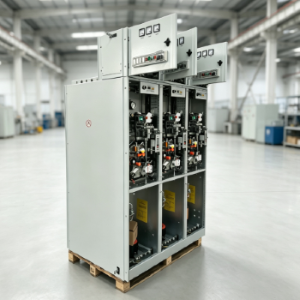

TLH‑12: Изолирани от сух въздух/азот Пръстен Основен модул

Какво представлява

Ключови предимства

• Нулево парниково въздействие – ако резервоарът бъде случайно пробит или образува микроскопичен теч, изтичащият газ е просто чист въздух или азот. Без санкция за околната среда, без специално оборудване за възстановяване.
• Газов отсек без нужда от поддръжка – проектиран е завареният резервоар за уплътняване през целия живот, така че рутинните проверки на налягането и презареждането не са изисква се.
• Компактен отпечатък – по-малък от традиционната въздушна изолация разпределителна уредба, което го прави подходящ за трансформатори, монтирани на подложки, и компактен второстепенни подстанции.
• Рентабилен – сред двата SF₆- безплатни опции, TLH‑12 предлага по-ниска входна цена, особено за обемни поръчки.

Неща, които трябва да имате предвид

• Сухият въздух / азот има по-ниска диелектрична якост от SF₆. Качеството на заваряване на резервоара и вътрешното екраниране трябва да бъде строго контролирано.
• За инсталации на голяма надморска височина (над 1000 m), изолацията разстоянията трябва да бъдат проверени отново.
•

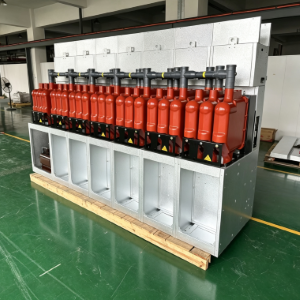

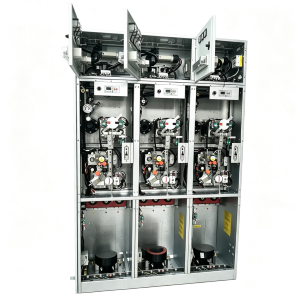

TLG‑12: Пръстеновата магистрала с твърда изолация единица

Какво представлява

Ключови предимства

• Нулев риск от изтичане – няма газово отделение, значи има просто няма какво да тече. Това е най-добрият избор, когато проектът трябва гаранция SF₆‑безплатно работа през целия жизнен цикъл.
• Устойчив на влага и конденз – твърдото вещество капсулирането предпазва вътрешните части от влажен въздух, солена мъгла и тежки прах. Няма вътрешно образуване на роса, няма повърхностно проследяване.
• Минимална поддръжка – без работа с газ, без манометри, не клапани за пълнене. Рутинното внимание е ограничено до външно екраниране и точки на свързване.
• Изключително компактен – солидно изолираният модул позволява по-малки размери на шкафа, което е решаващо предимство при тесни подземни камери или контейнерни подстанции.

Неща, които трябва да имате предвид

• Процесът на епоксидно леене изисква висока производствена прецизност – всяка кухина или дефект на интерфейса може да повлияе на надеждността в дългосрочен план.
• При продължителна работа при висока температура, полупроводниковият екраниращият слой трябва периодично да се проверява.
• Първоначалната цена е по-висока от TLH‑12, но това е често компенсирано от по-ниски разходи за поддръжка на сайта.

Сравнителна таблица: TLH‑12 спрямо TLG‑12 при a Поглед

Кой SF₆– Основен модул с безплатно позвъняване. Трябва ли да изберете?

И TLH‑12, и TLG‑12 са пълни съвместим със стандартите от серия IEC 62271 и може да бъде конфигуриран от OEM, за да отговаря специфични за проекта изисквания за напрежение, защита и измерване.

Изберете TLH‑12, ако:

• Вие доставяте големи количества за стандартна дистрибуция мрежи или контейнерни подстанции.
• Мястото не е екстремно – нормална вътрешна/външна температура и влажност.
• Искате рентабилно влизане в SF₆‑безплатна технология без жертване на производителността.
• Можете да приемете малка инспекция за запечатване по време на годишната проверка поддръжка и няма абсолютна необходимост от елиминиране на газозадържането.

Изберете TLG‑12, ако:

• Инсталацията е във високорискова среда – под земята мазета, крайбрежни зони със солена мъгла или условия на постоянна кондензация.
• Натоварването е критично (болници, центрове за данни, ключови индустриални процеси) и непланирани прекъсвания са неприемливи.
• Искате пълно спокойствие по отношение на изтичане на газ – без газ, без течове, без изключения.
• Бюджетът за пространство е изключително малък – всеки сантиметър ширината на шкафа има значение.

Перспектива от реалния свят: Какъв проект Екипи Кажете

Скорошен соларен проект в чужбина в Филипините сравниха и двата варианта. Инженерният екип избра TLH‑12 за 64 разпределителни точки около слънчевата ферма, тъй като площадката беше отворена, добре проветрена, и местната комунална компания прие изолация от сух въздух. За превключване на закрито станция в сградата на крайбрежната администрация, те избраха TLG‑12 – защото солена мъгла и висока влажност преди това са причинили неуспехи при проследяване конвенционално оборудване с въздушна изолация.

Този смесен подход става все повече общи: използвайте всекипръстеновидно основно устройствокъдето носи най-голяма стойност.

TAILI Electric: Вашият партньор за SF₆– Безплатно разпространение

TAILI Electric предлага както TLH‑12 сух въздух / азотен модул и модул с твърда изолация TLG‑12 като стандартни продукти, с гъвкаво персонализиране за експортни проекти. Всички модули са фабрично сглобени и напълно тествани преди доставка. Нашият инженерен екип може да ви помогне:

• Оценете условията на обекта и изберете най-подходящия пръстен единица
• Адаптирайте напрежението, защитата и спомагателното захранване към местната мрежа кодове
• Осигурете двуезична документация и отдалечена техническа поддръжка

Свържете се с TAILI Electric днес, за да обсъдим който SF₆‑безплатнопръстеновидно основно устройствопасва най-добре на следващия ви проект.
