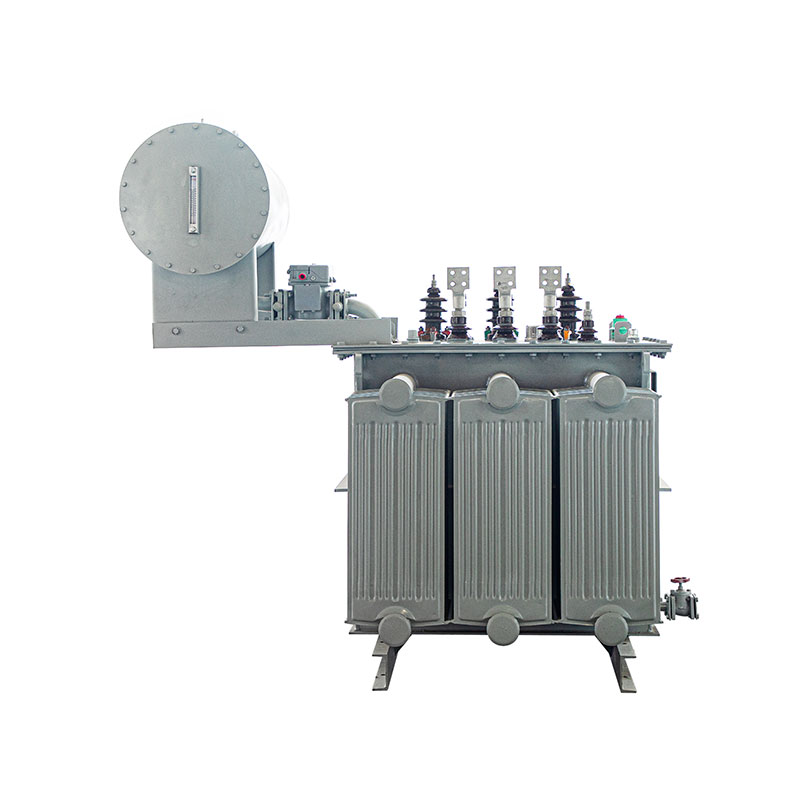

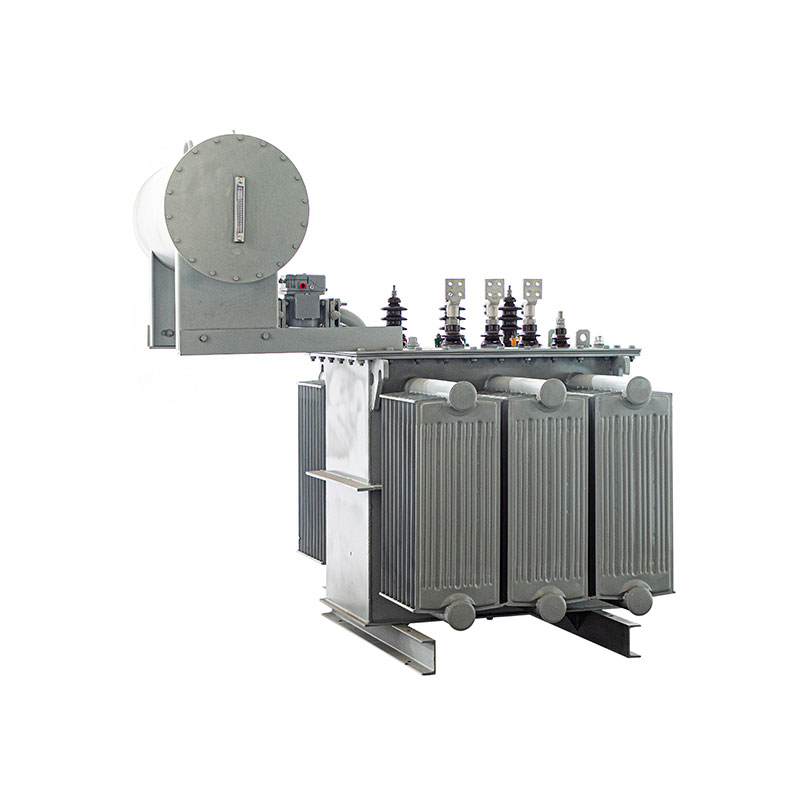

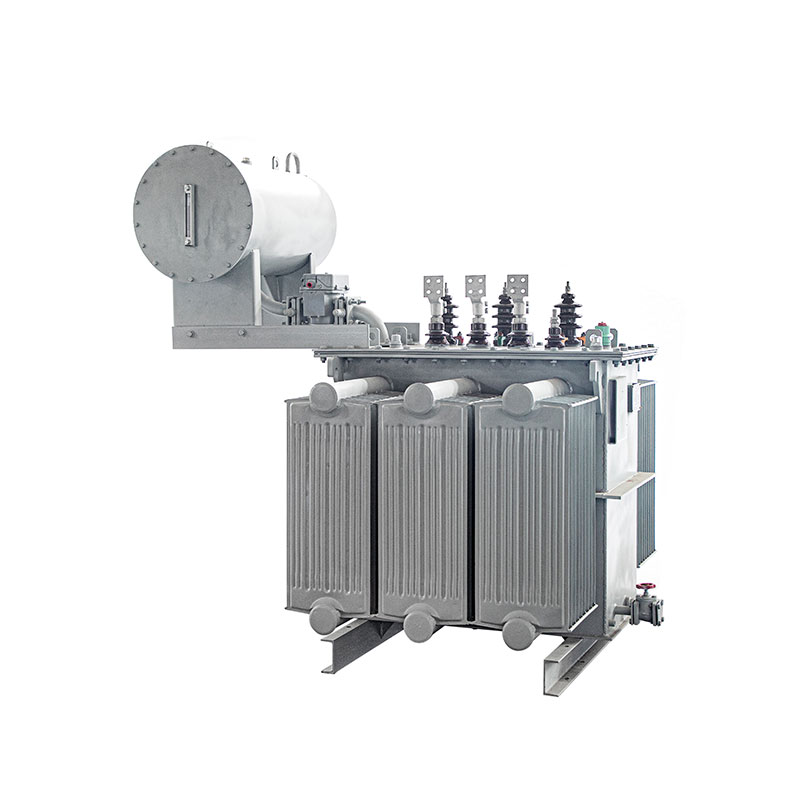

3-фазен маслен трансформатор

Ако търсите надежден доставчик на 3-фазен маслен потопен силов трансформатор и искате да развиете дългосрочно сътрудничество, моля, изберете TAILI, тъй като ние имаме богат опит и можем да предложим усъвършенствани продукти заедно с цялостни услуги.

Стандартна спецификация

1. Приложима спецификация: IEC 60076 / IEEE

2. Номинален капацитет: до 3150kVA

3. Първично напрежение: до 66kV

4. Вторично напрежение: 0,4/6,3/10,5/35kV или персонализирано

5, Материали за навиване: мед / алуминий

6.Повишаване на температурата: 65 °C

7. Метод на охлаждане: ONAN/ONAF

8.Честота: 50Hz/60Hz

9.Напрежение на кранове: ±2x2.5% / ±3x2.5% / ±8x1.5% или персонализирано

10.векторна група: Yd11 / YNd11 / Dyn11 / YN

видео

Моля, предоставете следната информация и ние ще можем да предложим по-добри услуги.

Поддръжката на 3-фазни маслени силови трансформатори е систематична задача, целяща да осигури безопасно, надеждно и ефективна работа на трансформаторите и удължаване на експлоатационния им живот.

Ежедневна проверка и наблюдение

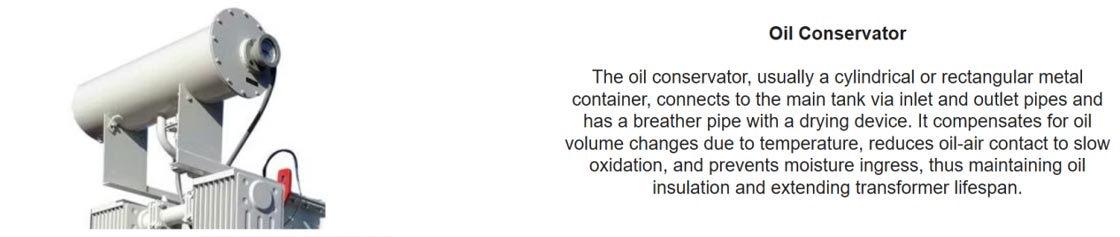

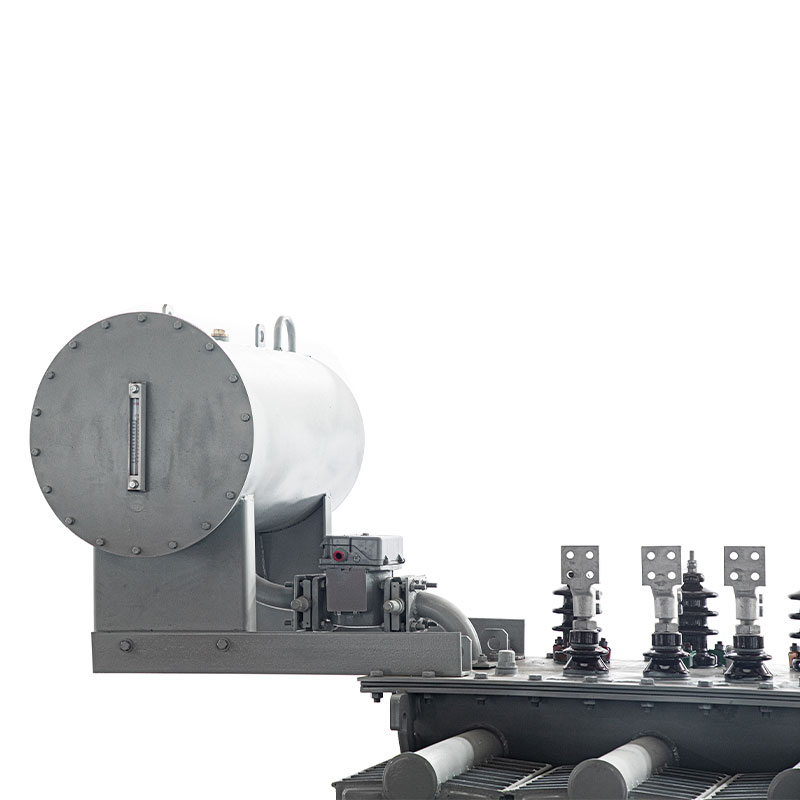

1. Проверка на нивото на маслото

Проверете дали нивото на маслото на тялото на трансформатора и резервоара за масло (резервоар за масло) е в рамките на стандарта диапазон на температурната скала.

Аномалии и обработка:

Излишно ниво на маслото: Това може да се дължи на вътрешни неизправности, генериращи газ или висока температура на околната среда, причиняваща масло разширение. Проверете дали вентилаторът е блокиран и анализирайте причината.

Недостатъчно ниво на маслото: Това може да се дължи на изтичане на масло или необичайни вътрешни повреди. Незабавно намерете и обърнете внимание на точката на теч и незабавно допълнете квалифицирано изолационно масло от същата марка и модел.

2.  Проверка на температурата на маслото

Следете температурния индикатор и проверете дали горната температура на маслото е нормална (обикновено не превишава 85 ℃) и го сравнете с исторически данни за работа.

Аномалии и работа: Ако температурата на маслото се повиши необичайно, това може да се дължи на претоварване, охлаждащо устройство повреда, вътрешно прегряване (като лош контакт на желязна сърцевина, намотка или стъпален превключвател) и т.н. Причината трябва да е незабавно идентифицирани и адресирани.

3. Проверка за теч на масло

Внимателно проверете всички уплътняващи повърхности, заварки, втулки, клапани, газови релета и други части на трансформатора за всякакви следи от изтичане на масло.

Лечение: Ако се открие изтичане, трябва да се действа незабавно. Малкият теч може да бъде разрешен чрез затягане болтовете. Сериозният теч на масло изисква прекъсване на захранването за подмяна на уплътнителни компоненти или заваряване.

4. Цвят и състояние на изолационното масло

Наблюдавайте цвета на маслото през нивото на маслото.

Нормален: Прозрачен, светложълт.

Ненормално: Ако цветът стане по-тъмен или черен, това може да показва влошаване на качеството на маслото или вътрешни повреди като дъги или прегряване.

5. Проверка на звука (шума).

Съдържание: Когато трансформаторът работи нормално, той издава равномерен "бръмчещ" електромагнитен звук.

Аномалии и обработка:

Усилен и равномерен звук: Това може да означава претоварване или прекомерно напрежение.

Неравномерни пукащи или пукащи звуци: Вътре има локален разряд или повреда на изолацията.

Неравномерен шумен звук: Това може да се дължи на разхлабени крепежни елементи на желязната сърцевина.

Ако бъдат открити необичайни звуци, трябва да се извърши засилен мониторинг. В случай на необходимост, захранването трябва да бъде спряно изключен за проверка.

6. Проверка на втулки

Проверете дали повърхностите на втулките за високо и ниско напрежение са чисти и потърсете пукнатини, повреди или следи от изпускане.

Третиране: Ако повърхностите са замърсени, трябва да се почистят. Ако има пукнатини или силно изпускане, втулките трябва да се сменят.

7. Проверка на респиратор (абсорбатор на влага).

Съдържание: Проверете цвета на силикагела. Сухият силикагел е син и става розов, когато се насити с влага.

Процедура: Когато повече от 2/3 от силикагела стане розов, той трябва да се смени. Ако има масло в чашата за масло, проверете дали нивото на маслото е нормално.

8. Проверка на охладителната система

Съдържание: За трансформатори с въздушно охлаждане проверете дали вентилаторите работят нормално; за маслено/водно охлаждане трансформатори, проверете работните условия на маслените помпи, водните помпи, вентилаторите и за евентуални течове в охладителите.

Работа: Отстранявайте незабавно всички неизправности, за да осигурите правилно разсейване на топлината.

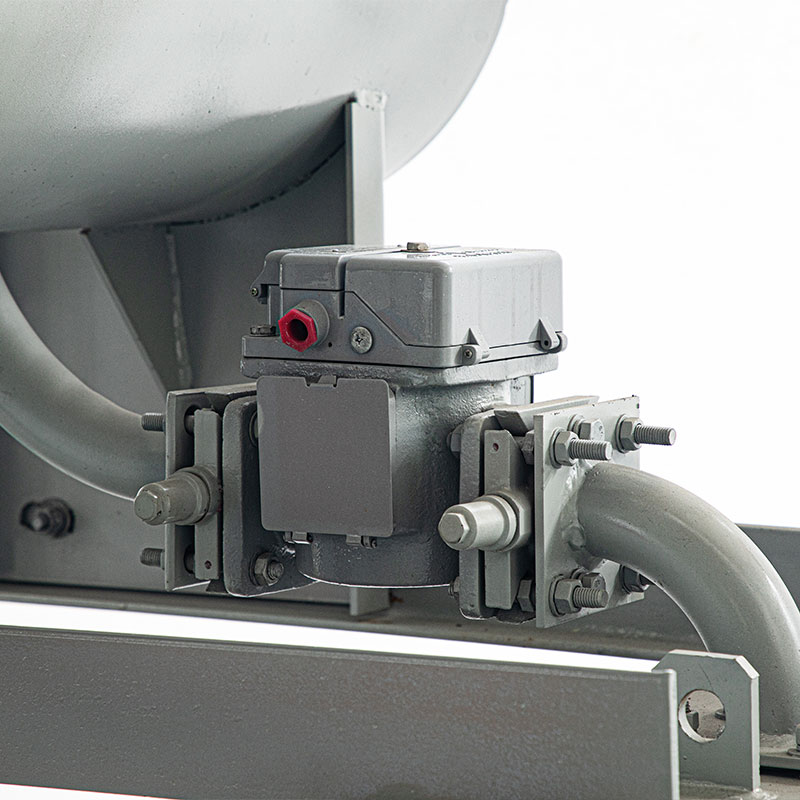

9. Проверка на газовото реле

Проверете дали има натрупване на газ вътре в релето и дали прозорецът за наблюдение е чист.

Лечение: Ако има малко количество газ, то трябва да се запише и да се вземе проба за анализ; ако количеството газ е голям, релето ще издаде сигнал или ще изключи и е необходима незабавна работа.

10. Проверка на заземителното устройство

Проверете дали корпусът и заземителният проводник на неутралната точка са здраво свързани и дали няма ръжда.
