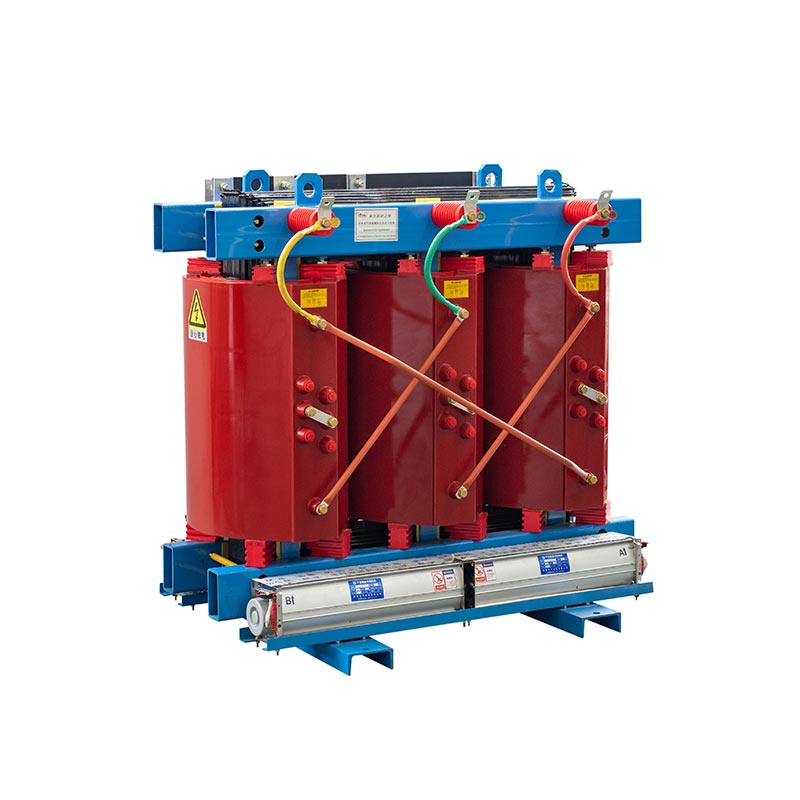

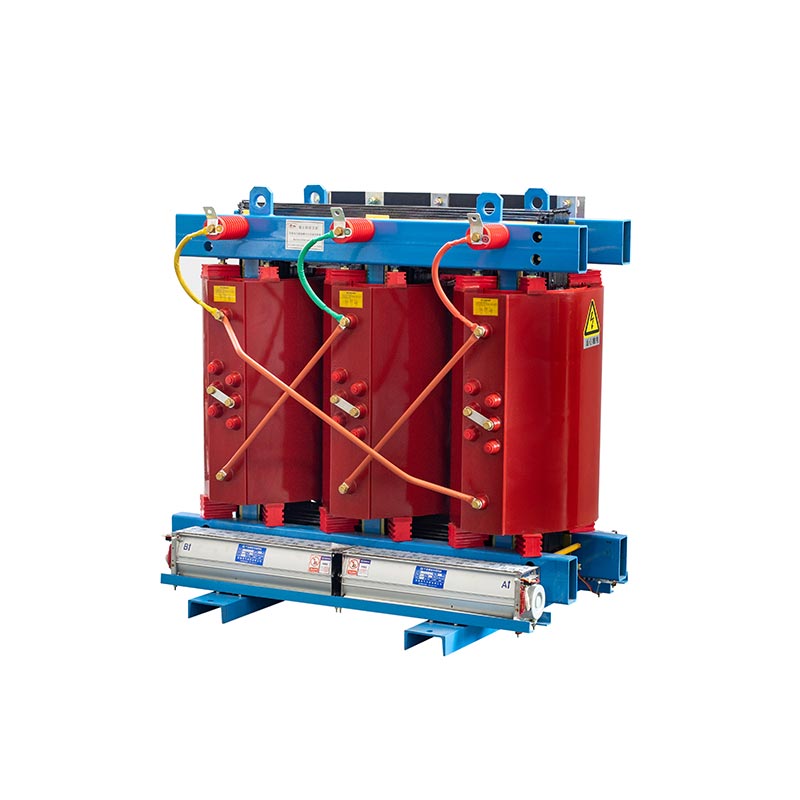

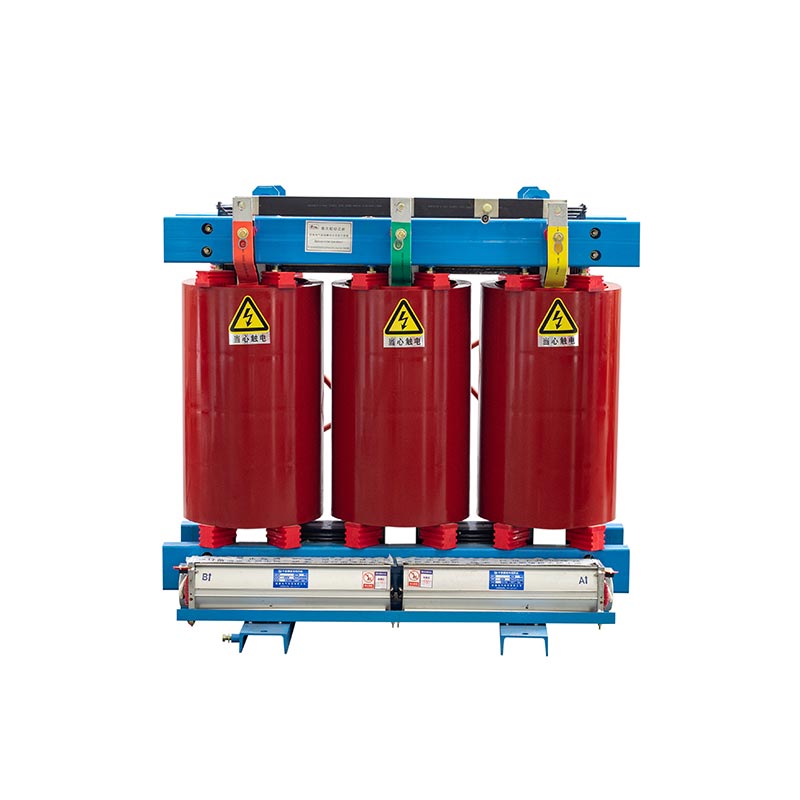

Сух разпределителен трансформатор от епоксидна смола

Основни характеристики

Благодарение на своите уникални структурни характеристики и отлични изолационни материали, разпределителните трансформатори от сух тип от епоксидна смола притежават следните забележителни предимства.
Не съдържа масла, забавящи горенето, огнеустойчиви: Вътрешността не съдържа изолационно масло. То използва твърди изолационни материали като епоксидна смола, елиминиращи основно рисковете от пожар, експлозия и масло изтичане.
Безопасност на околната среда: Без токсични вещества. Дори и да е повреден, той няма да замърси среда.
Поддръжката е проста: За разлика от маслените трансформатори, няма нужда да се проверява редовно ниво и качество на маслото. Натоварването на поддръжката е малко.
Гъвкав монтаж: Има ниски изисквания към монтажната основа и може да се монтира на центъра на натоварване, като по този начин се намаляват загубите в линията.
Устойчив на влага и мръсотия: Намотките, които са били подложени на специална обработка, притежават отлични влагоустойчиви и устойчиви на корозия свойства.

Въз основа на тези характеристики са сценариите за приложение на сухи разпределителни трансформатори, отлети от епоксидна смола също много обширен.

Приложение

Търговски и граждански сгради: Високи сгради, търговски центрове, болници, училища, данни центрове и др.
Обществен транспорт и инфраструктура: Летища, докове, метростанции, петролни платформи, и т.н.
Промишлени съоръжения: Фабрични работилници, CNC машинно оборудване и др. в зони с силен пожар изисквания за превенция.
Нови енергийни полета: Слънчева енергия, вятърна енергия и др. системи за зелена енергия

Стандартна спецификация

1. Приложима спецификация: IEC 60076 / IEEE
2. Номинален капацитет: до 4000 KVA
3. Първично напрежение: до 35kV
4. Вторично напрежение: 380/400/415V или персонализирано
5. Материали за навиване: мед/алуминий
6. Повишаване на температурата: 90 -100 ℃ или персонализирано
7. Метод на охлаждане: ONAN8. Честота: 50Hz/60Hz
9. Напрежение на кранове: ±5% / ±2x2,5% или персонализирано
10. векторна група: Dyn11 / Yyn0 / Yd11

Клас на изолация

Сухият разпределителен трансформатор от епоксидна смола има три основни класа на изолация. Основната характеристика на изолацията е да осигури диелектрична якост и да издържи на определени термични ограничения. Класовете на изолация са

Европейски стандарт (IEC 60076):

Клас A: Максимална температура на намотката от 105°C.
Клас E: Максимална температура на намотката от 120°C.
Клас B: Максимална температура на намотката от 130°C.
Клас F: Максимална температура на намотката от 155°C.
Клас H: Максимална температура на намотката от 180°C.
Клас C: Максимална температура на намотката от 220°C.

Американски стандарт (ANSI/IEEE C57.12.01):

Клас 105: Максимална температура на намотката от 105°C.
Клас 150: Максимална температура на намотката от 150°C.
Клас 220: Максимална температура на намотката от 220°C.

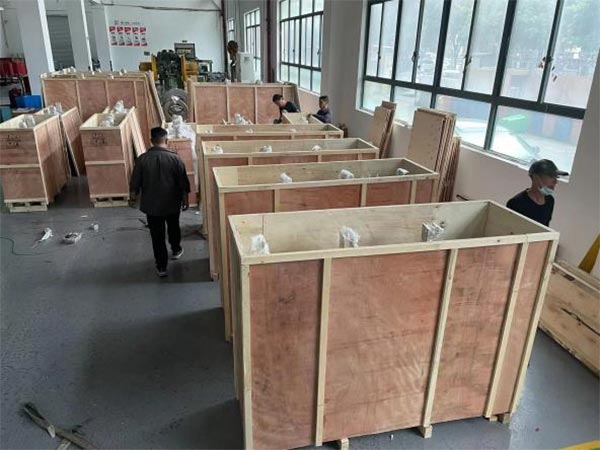

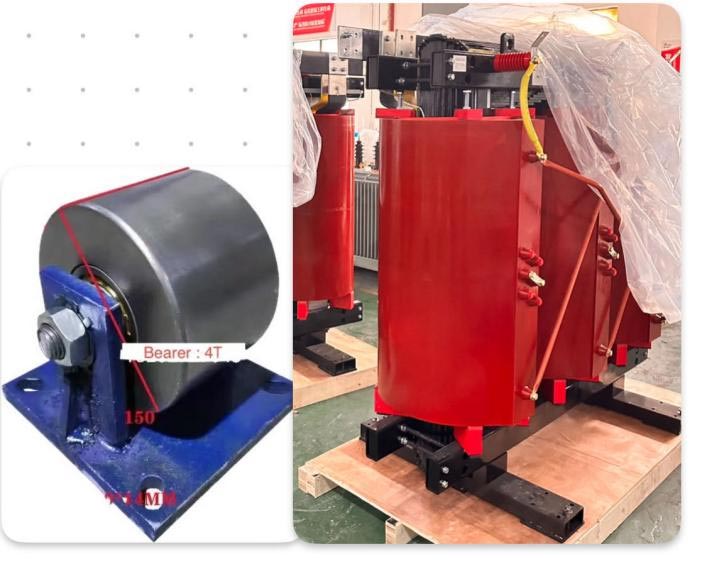

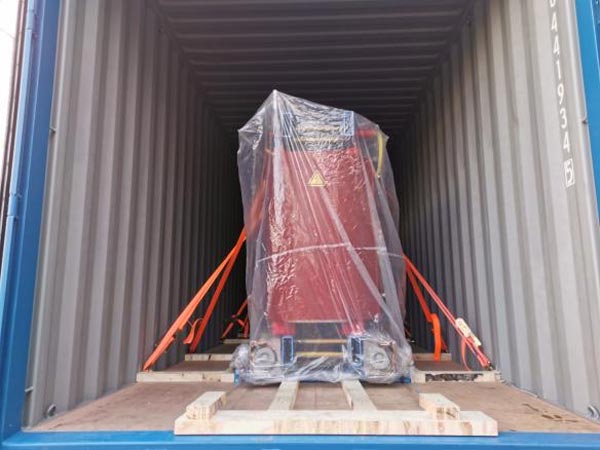

Пакетен метод

Моля, предоставете следната информация и ние ще можем да предложим по-добри услуги.

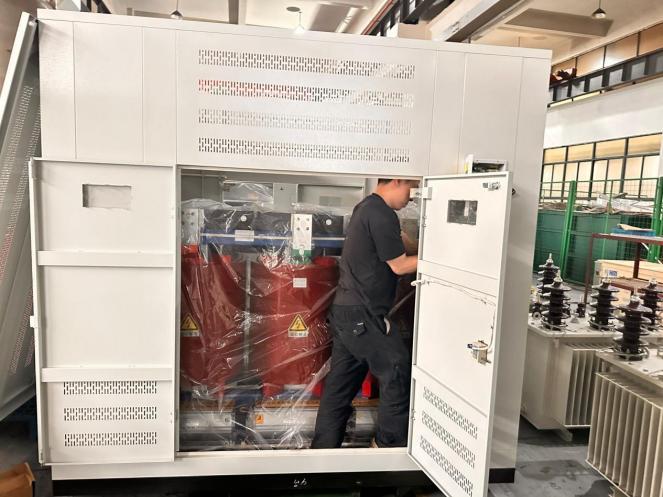

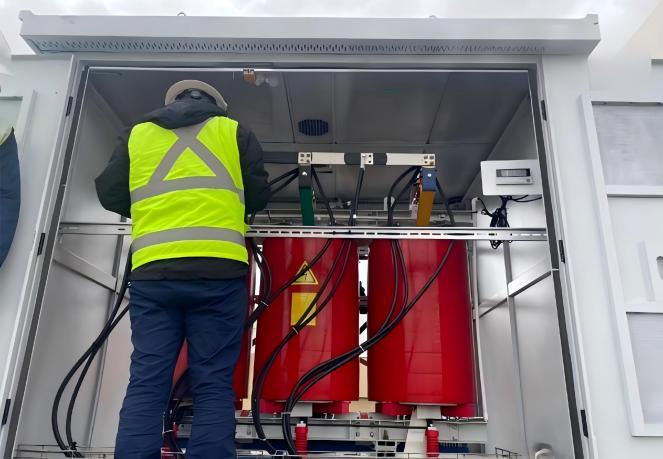

Сценарии за приложение на продукта

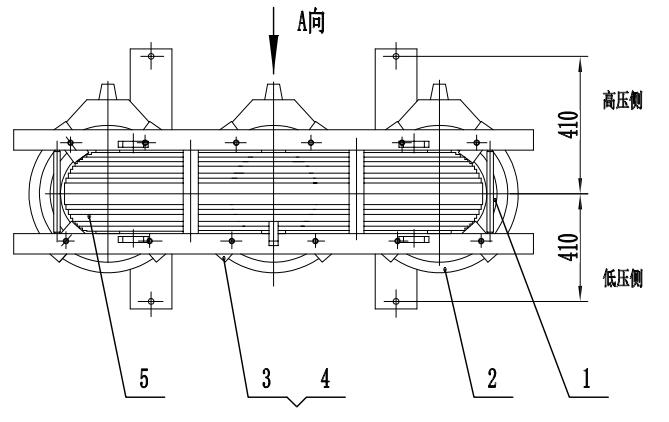

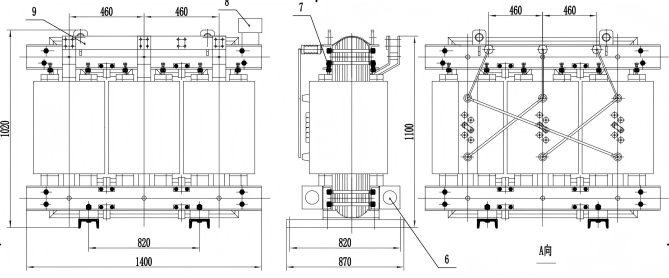

Технически параметри на продукта

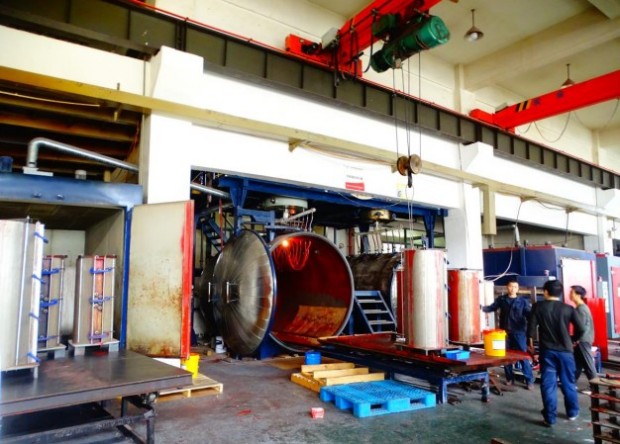

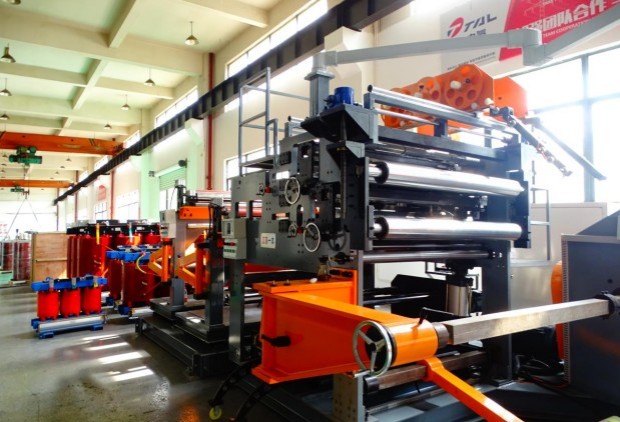

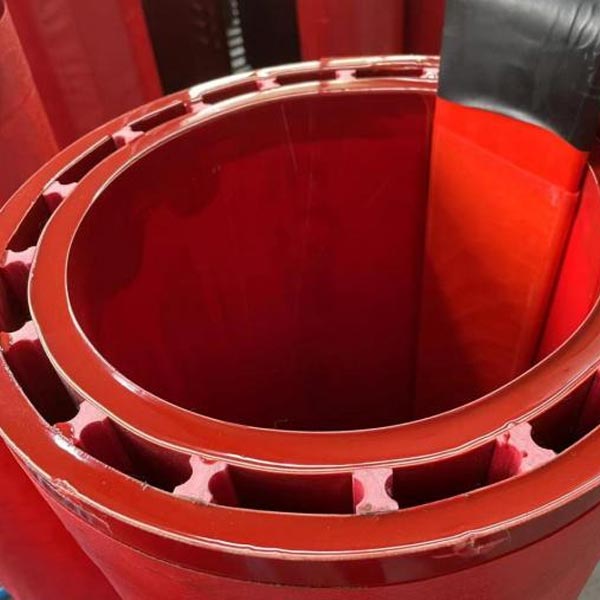

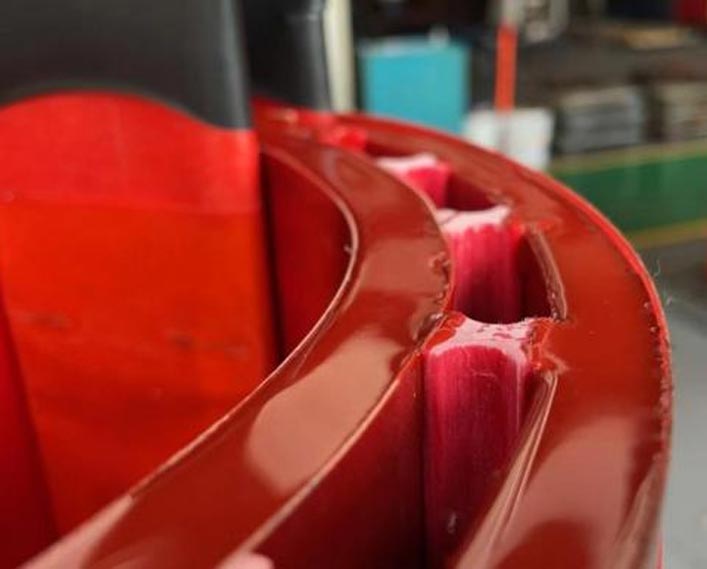

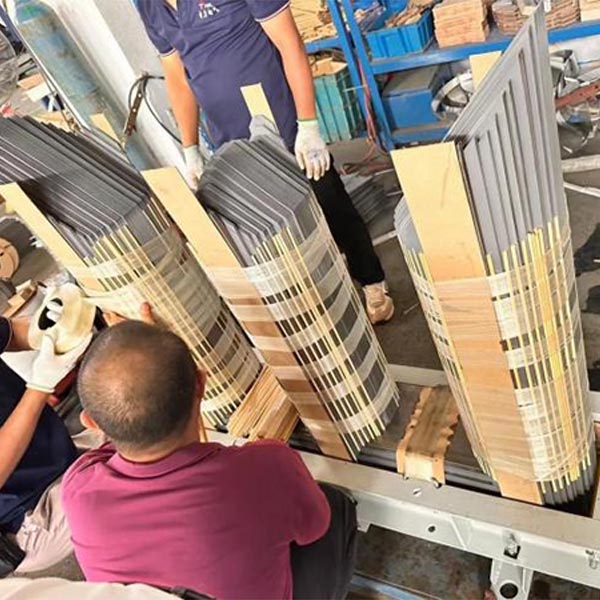

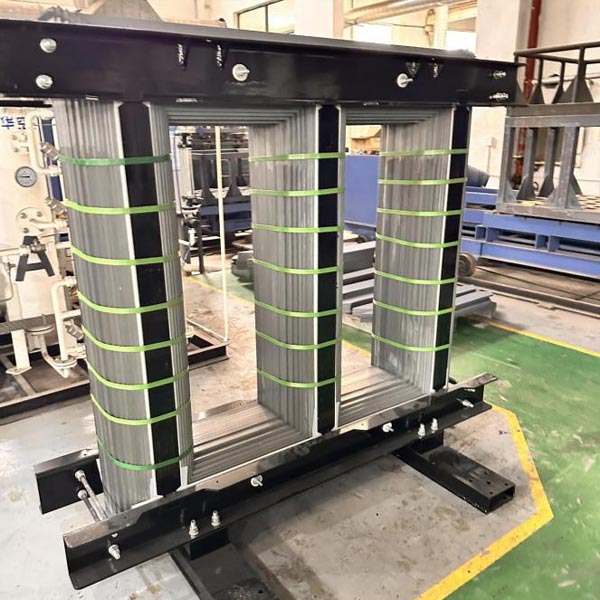

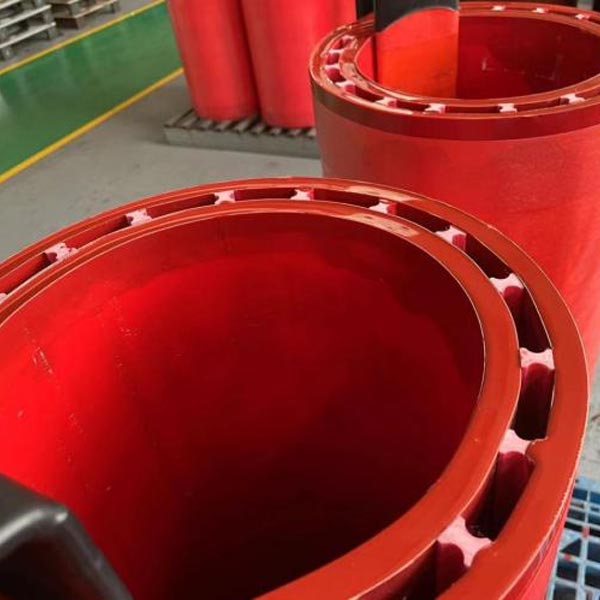

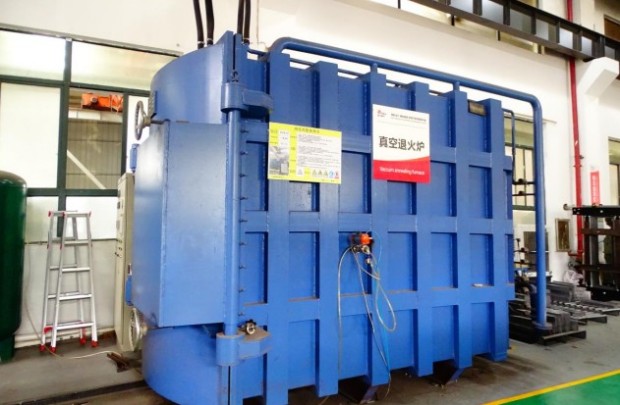

производство

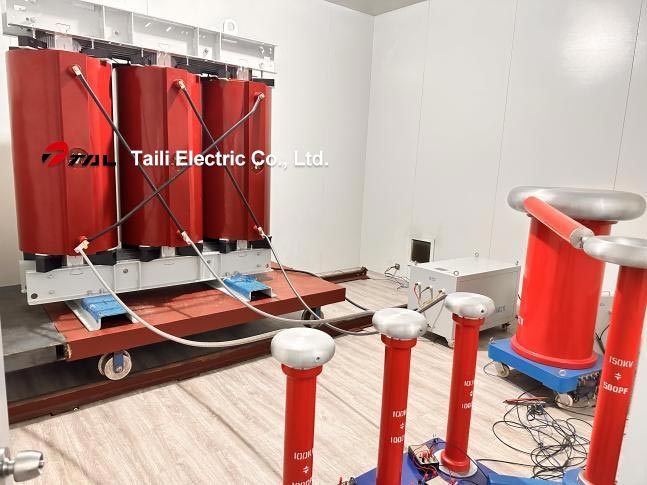

Тест

Рутинни тестове:

· Измерване на съотношението на напрежението и проверка на фазовото отместване
· Тест за устойчивост на изолация
· Измерване на съпротивлението на намотките
· Тест за устойчивост на напрежение
· Тест за издръжливост на предизвикано пренапрежение
· Измерване на загуба на празен ход и ток на възбуждане
· Измерване на импеданс на късо съединение и загуба на натоварване
· Измерване на съотношението на напрежението и проверка на фазовото отместване
· Тест за устойчивост на изолация
· Измерване на съпротивлението на намотките
· Тест за устойчивост на напрежение
· Тест за издръжливост на предизвикано пренапрежение
· Измерване на загуба на празен ход и ток на възбуждане
· Измерване на импеданс на късо съединение и загуба на натоварване

Типови тестове

· Светлинен импулсен тест
· Тест за повишаване на температурата
