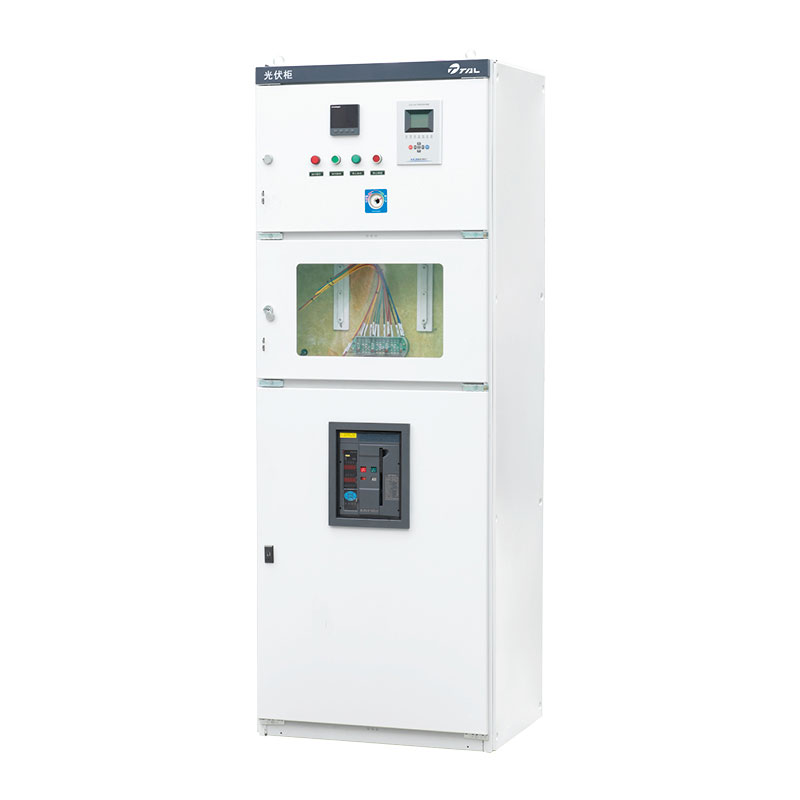

Фотоволтаичен шкаф за ниско напрежение, свързан към мрежата

Свързаният с фотоволтаичната мрежа шкаф за ниско напрежение, предоставен от фабриката Taili, събира електрическата енергия, изходна от фотоволтаичния инвертор, и отговаря за безопасното й предаване към товарите и електрическата мрежа. В същото време има цялостни функции за защита, наблюдение и планиране.

Основни функции

Свързаният към мрежата фотоволтаичен шкаф за ниско напрежение в никакъв случай не е обикновена „свързваща кутия“. Той изпълнява следните ключови функции:

1. Събиране и разпределение на енергия

· Колекция: Комбинирайте изхода на променлив ток от множество фотоволтаични инвертори в един или няколко главни вериги за подобряване на ефективността на предаване.

· Разпределение: разумно разпределете събраната мощност към локални товари (за собствена употреба на потребителите) и прехвърлете оставаща мощност към мрежата.

2. Точка на свързване към мрежата

· Това е правната демаркационна точка между фотоволтаичната система и мрежата. Мрежовите компании обикновено изискват измерване и мониторинг в този момент, за да се гарантира, че фотоволтаичната система няма неблагоприятни ефекти върху решетка.

3. Комплексни защитни функции

· Защита от претоварване и късо съединение: Използвайте прекъсвачи, за да предотвратите повреда на оборудването от прекомерен ток или причиняване на пожари.

· Защита срещу обратен ток (при необходимост): Когато генерирането на електроенергия надвишава консумацията на електроенергия на товара, предотвратяване на връщането на захранването към трансформатора на горното ниво (в някои приложения това е забранено).

· Защита срещу ефекта на острова: Това е основната функция за безопасност на свързаната към мрежата система. Когато решетката е изключено, е необходимо бързо да изключите фотоволтаичната система от мрежата, за да предотвратите фотоволтаичната мощността да не се предава към захранващите линии, застрашавайки безопасността на персонала по поддръжката на електропреносната мрежа. Въпреки че самият инвертор има тази функция, разпределителният шкаф обикновено се използва като резервна защита.

· Защита над/под напрежение, над/под честота: Наблюдавайте параметрите на мрежата. След като бъде открита аномалия, действайте незабавно за защита на оборудването и мрежата.

· Защита от пренапрежение: Предотвратете удари от пренапрежение, като удари от мълния, от повреда на скъпи инвертори и други оборудване.

4. Мониторинг и измерване

· Интелигентни измервателни уреди: Инсталирайте двупосочни измервателни уреди за точно измерване на мощността, генерирана от фотоволтаиците, мощността подадена в мрежата и мощността, извлечена от мрежата. Те са основата за уреждане на сметката за електроенергия.

· Устройства за наблюдение: Наблюдавайте параметри като напрежение, ток, мощност, генериране на мощност, фактор на мощността в реално време време през трансформатори за ток/напрежение, електромери и др.

5. Превключване и управление

· Осигурете прекъсвачи, контактори и т.н., за да улесните ръчното или автоматично свързване и изключване операции, улесняващи поддръжката и ремонта на оборудването.

Моля, предоставете следната информация и ние ще можем да предложим по-добри услуги.

За да улесним по-добрата комуникация и за точна поръчка, моля, предоставете ни едноредовата схема на вашата фотоволтаична система.
