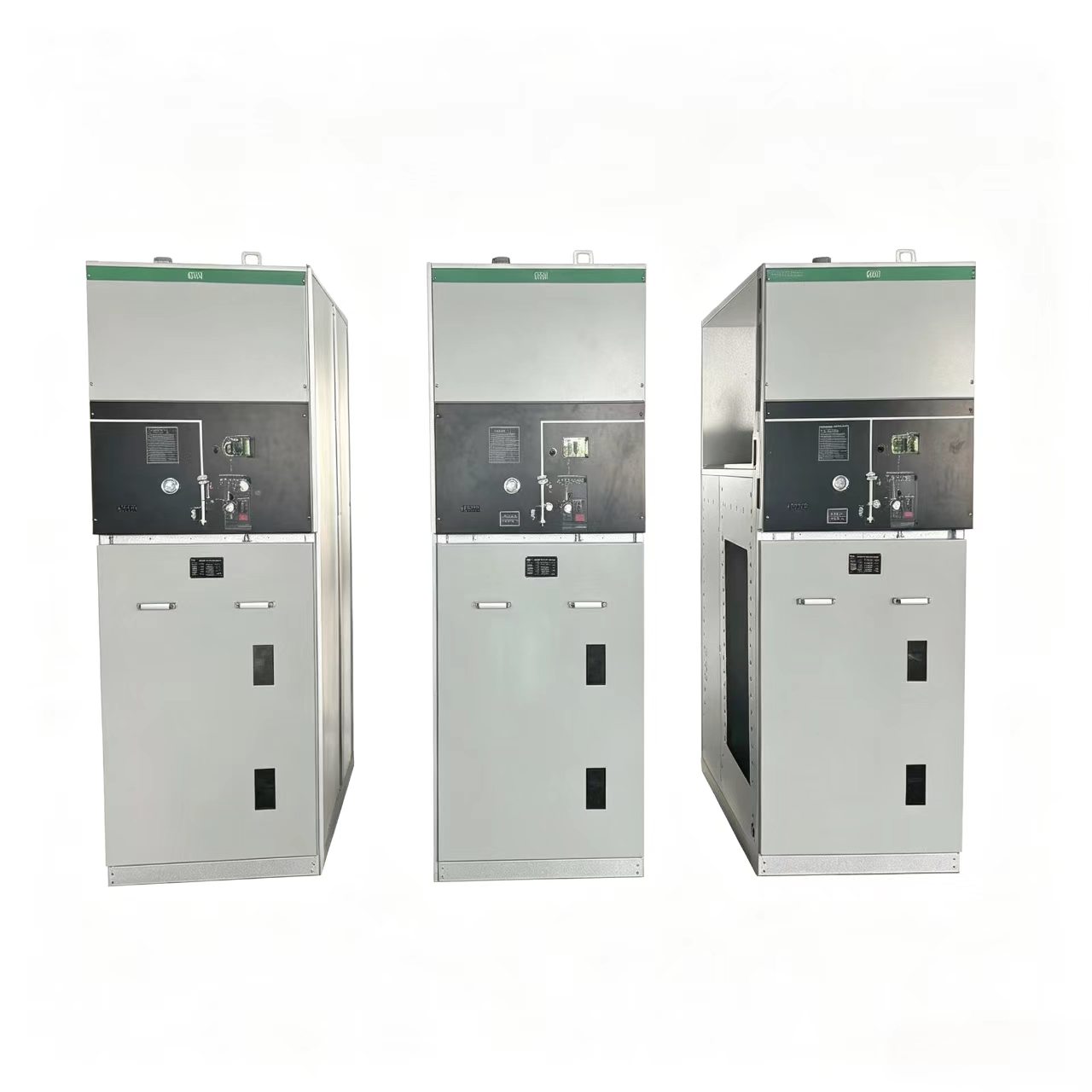

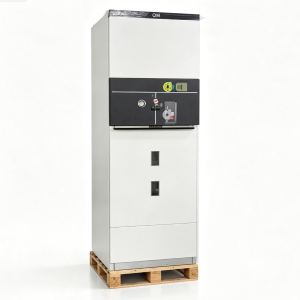

24KV полуизолирани разпределителни уреди с газова изолация (GIS)

Полуизолираната разпределителна уредба TaiLi Electric 24kV (наричана по-долу „тази разпределителна уредба“) е компактна разпределителна уредба с SF₆-изолация в метален корпус, предназначена за 24kV разпределителни системи за средно напрежение. Това разпределително устройство е оценено на 24kV, 630A и 50/60Hz и е

произведени в строго съответствие с GB и IEC стандартите. Тази разпределителна уредба е подходяща за главни блокове, вторични подстанции, промишлени съоръжения, търговски сгради и проекти за възобновяема енергия.

Ключови характеристики

• Напълно запечатан резервоар от неръждаема стомана – полуизолираната разпределителна уредба TaiLi Electric 24kV включва напълно запечатан резервоар от неръждаема стомана, изработен от плочи от неръждаема стомана с дебелина 3–5 mm, заварени от роботизирани машини за заваряване, за да се осигури минимална деформация и отлична газонепроницаемост. Всички части под напрежение и превключващи устройства на полуизолирана разпределителна уредба TaiLi Electric 24kV са затворени в този резервоар, който е пълен с газ SF₆ като изолираща и дъгогасителна среда. Този дизайн гарантира, че полуизолираната разпределителна уредба TaiLi Electric 24kV остава незасегната от външни условия на околната среда като влажност, прах и замърсяване.
• Високо ниво на защита – Запечатаният резервоар на полуизолирана разпределителна уредба TaiLi Electric 24kV постига степен на защита IP67, което позволява на тази разпределителна уредба да работи надеждно дори при условия на временно потапяне във вода. Външният корпус на полуизолирана разпределителна уредба TaiLi Electric 24kV е с класификация IP4X.

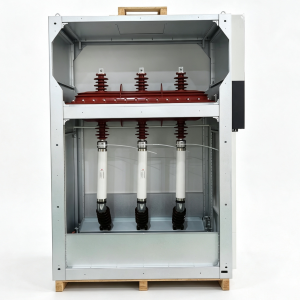

• Трипозиционен прекъсвач на товара – полуизолираната разпределителна уредба TaiLi Electric 24kV е оборудвана с трипозиционен прекъсвач на товара (затворен/отворен/заземен), заварен вътре в резервоара от неръждаема стомана, напълнен с SF₆. Превключващият механизъм на полуизолирана разпределителна уредба TaiLi Electric 24kV включва устойчиви на корозия материали и самосмазващи се лагери, осигуряващи ниско работно усилие, висока надеждност и удължен експлоатационен живот.
• Модулен и разширяем дизайн – полуизолираната разпределителна уредба TaiLi Electric 24kV приема модулна конфигурация на модула, която позволява гъвкаво комбиниране и разширяване без необходимост от работа с газ по време на монтажа. Полуизолираната разпределителна уредба TaiLi Electric 24kV се предлага както във фиксирана, така и в разширяема конфигурация, отговаряща на различни изисквания към подстанциите за компактни решения за разпределителна уредба.
• Цялостна механична блокировка – полуизолираната разпределителна уредба TaiLi Electric 24kV разполага с пълна механична блокировка с пет превенции, която предотвратява грешки при работа и гарантира безопасността на персонала.
• Smart-Ready – полуизолираната разпределителна уредба TaiLi Electric 24kV може да бъде оборудвана с моторизирани механизми, напреженови трансформатори и терминални устройства за автоматизация на разпределението, за да се даде възможност за дистанционно наблюдение и контрол.

Технически спецификации

Приложения

Полуизолираната разпределителна уредба TaiLi Electric 24kV се използва широко в множество сектори на електроенергийната индустрия:

• Основни модули за пръстеновидно захранване – като основен компонент в пръстеновидни мрежи от 24kV за градско и селско електроразпределение.
• Вторични подстанции – За компактни решения за разпределителна апаратура без нужда от поддръжка в малки до средни подстанции.
• Промишлени съоръжения – Разпределение на електроенергия във фабрики, мини и производствени предприятия.
• Търговски сгради – За търговски центрове, болници, спортни обекти и високи сгради.
• Инфраструктура – ​​Летища, метро системи, железопътни линии и тунели.
• Възобновяема енергия – Вятърни паркове и фотоволтаични централи.
• Монтирани на подложка и подземни абонатни станции – подходящи за външни заграждения или полуподземни инсталации.

ЧЗВ

Q1: Каква е типичната скорост на изтичане на газ SF₆ от тази разпределителна уредба?

О: Годишният процент на утечка на SF₆ на полуизолирана разпределителна уредба TaiLi Electric 24kV е ≤0,1%. Запечатаният резервоар е заварен от роботизирани машини за заваряване, за да се осигури отлична газонепроницаемост, а дизайнът гарантира липса на течове за повече от 30 години.

Q2: Какво трябва да направя, ако налягането на SF₆ падне или бъде открито изтичане на газ?

A: Ако мониторът за плътност на SF₆ показва ниско налягане или се задейства аларма, незабавно спрете работата, идентифицирайте източника на теч, поправете точката на теч и напълнете отново разпределителното устройство с газ SF₆ до определеното налягане. Препоръчват се редовни проверки на манометъра за газ и релето за плътност.

Q3: Тази разпределителна уредба изисква ли редовна поддръжка?

О: Не. Полуизолираната разпределителна уредба TaiLi Electric 24kV е проектирана като продукт без поддръжка. Напълно запечатаният резервоар от неръждаема стомана предотвратява контакта между изолационния газ и външната среда, елиминирайки необходимостта от периодични проверки, вземане на газови проби или регенериране през целия експлоатационен живот на продукта.
